阻容分壓器采用阻容分壓法測量高壓交直流，如圖1所示。左側是高壓部分，采用阻容分壓電路，由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入，從阻抗Z2處輸出低壓取樣信號Uo；右側是低壓顯示表，用于處理低壓取樣信號Uo。低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。高壓Ui和Uo關系式如公式（1）所示：
  儀器結構

  本產品是由高壓分壓器和低壓顯示儀表兩部分構成。

  1、高壓分壓器部分

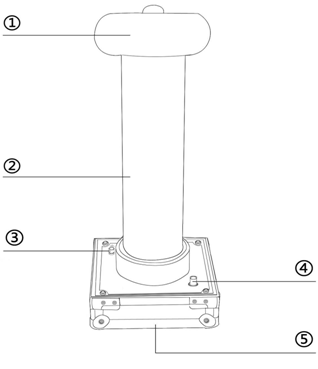

  ① 均壓球② 分壓器絕緣筒③ 接地柱

  ④ 信號采樣輸出⑤ 分壓器底座

  2、低壓顯示表部分
  圖3    低壓顯示表

  ①液晶顯示表頭②信號采樣輸入③電源開關

  ④交直流選擇⑤高低檔位切換

  以上是阻容分壓器的儀器結構，如果需要的，可聯系客服獲取對應的選型和報價。
