1、互感器現場校驗儀采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用
2、全中文操作界面，界面美觀
3、百分表、比差、角差采用特大字體顯示，方便用戶觀測。
一、產品概述：

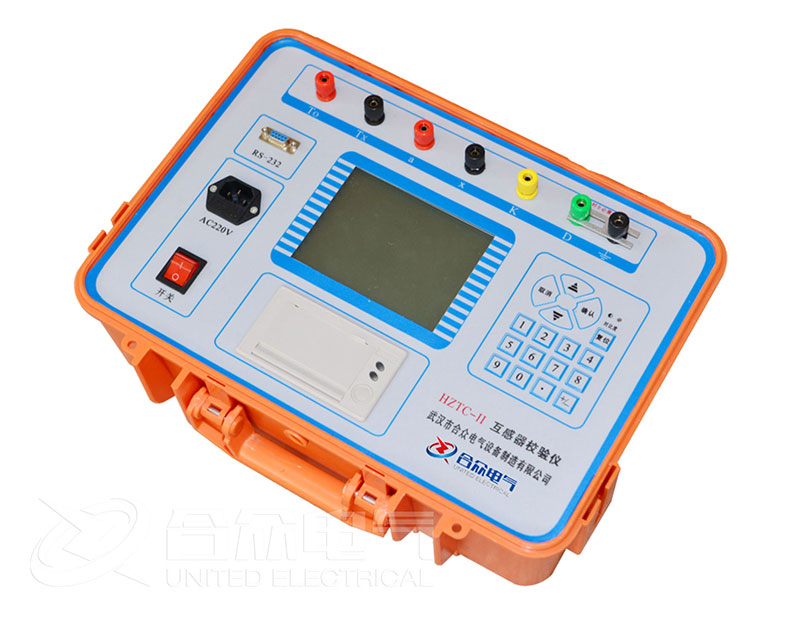

HZTC-II互感器現場校驗儀用于PT、CT的誤差及阻抗、導納測試。滿足國家JJG313-94《測量用電流互感器檢定規程》和JJG314-94《測量用電壓互感器檢定規程》的要求。執行標準：JJG169-2010，JJG1021-2007，ZBY354-1985
產品別名： 電流、電壓互感器現場校驗儀、便攜式互感器現場校驗儀、電流互感器現場校驗儀、電壓互 感器現場校驗儀
二、產品特點：
1、互感器現場校驗儀采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用
2、全中文操作界面，界面美觀
3、百分表、比差、角差采用特大字體顯示，方便用戶觀測
4、本公司生產的智能型互感器校驗儀完全滿足JJG314-1993和JJG314-1994要求，自動采樣

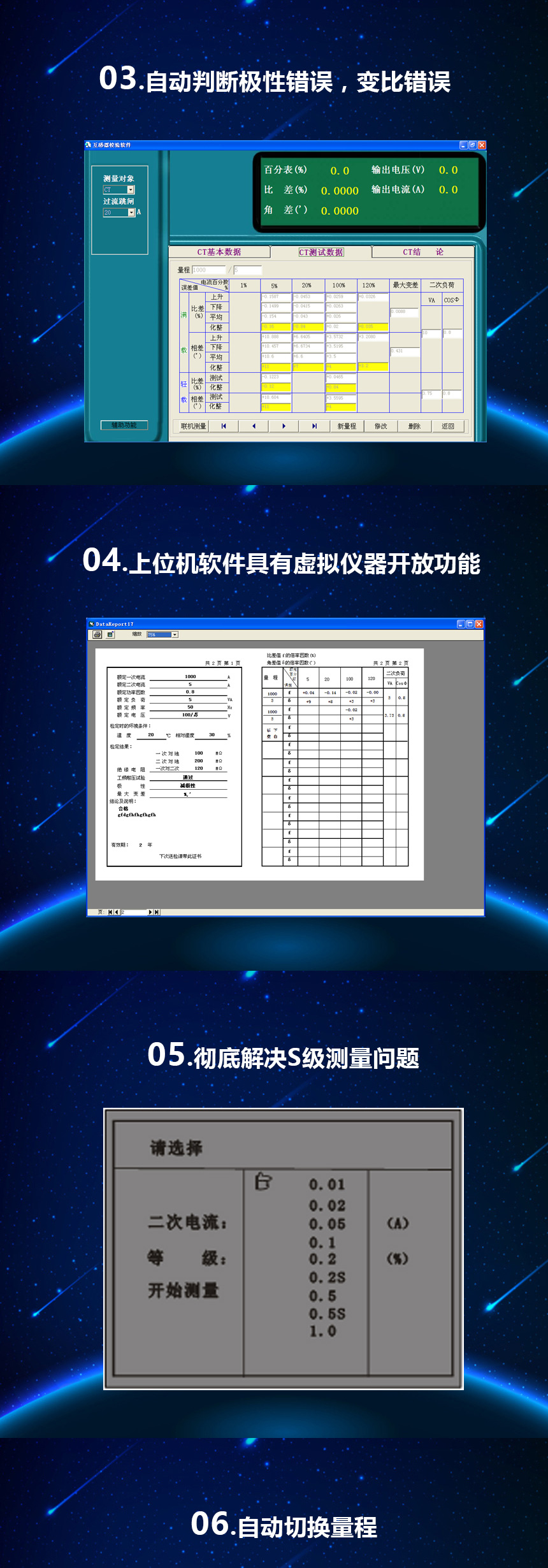

5、自動判斷極性錯誤，變比錯誤
6、上位機軟件具有虛擬儀器開放功能
7、徹底解決S級測量問題
8、自動切換量程

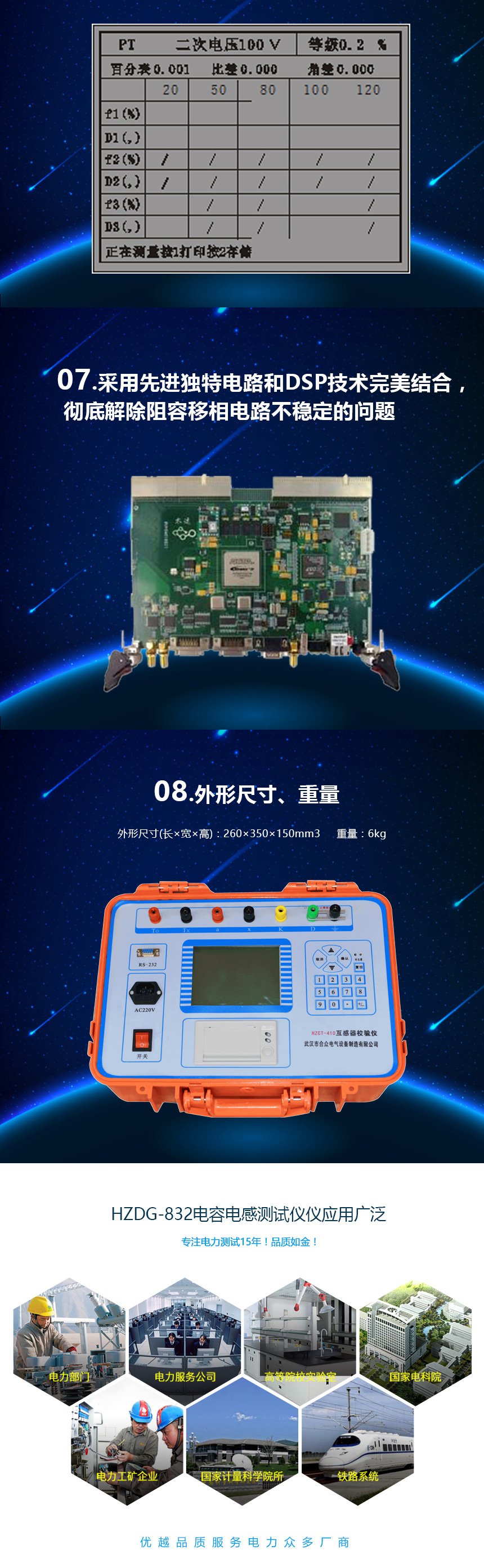

9、采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題
10、功耗：<15VA(不帶微型打印機)，<25VA(帶微型打印機)
11、諧波抑制比：>40db
12、外形尺寸(長×寬×高)：260×350×150mm3
13、重量：6kg。
|
使用環境 |
溫度 |
5℃～40℃ |
|
相對濕度 |
<80%(25℃時) |
|
|
海拔高度 |
<2500m |
|
|
電源頻率 |
50Hz±0.5Hz |
|
|
電源電壓 |
220V±5V |
|
|
測量范圍 |
同相分量(%)：0.0001～200.0 |
分辨率：0.0001 |
|
正交分量(分)：0.001～700.0 |
分辨率：0.001 |
|
|
阻抗(Ω)：0.0001～20.0 |
分辨率：0.0001 |
|
|
導納：0.0001～20.0 |
分辨率：0.0001 |
|
|
基本誤差 |
同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1級可選) |
|
|
正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1級可選) |
X”、“Y”——儀器的顯示值 |
|
|
“ Dx,Dy”——儀器的量化誤差 |
||
|
Dx=2，Dy=5 |
||
|
百分表 |
2級(有1級可選) |
|
|
工作范圍 |
電流 |
(1%～149%)In (In =5A)；(5%～149%)In (In =1A) |
|
電壓 |
(5%～149%)Un (Un =100V，150V，100V/) |
|
|
工作負荷 |
電流 |
TO對TX＜0.12Ω cosΦ=1 |
|
電壓 |
a對x＜0.25VA (100V) |
|
|
極性錯誤指示 |
當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過180%時，應有極性指示 |
|
|
變比錯誤指示 |
當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示 |
|
|
絕緣和耐壓試驗及說明 |
端子TX()端子相通； 電源插座對外殼能承受1.5kV，1min耐壓 |
|
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|

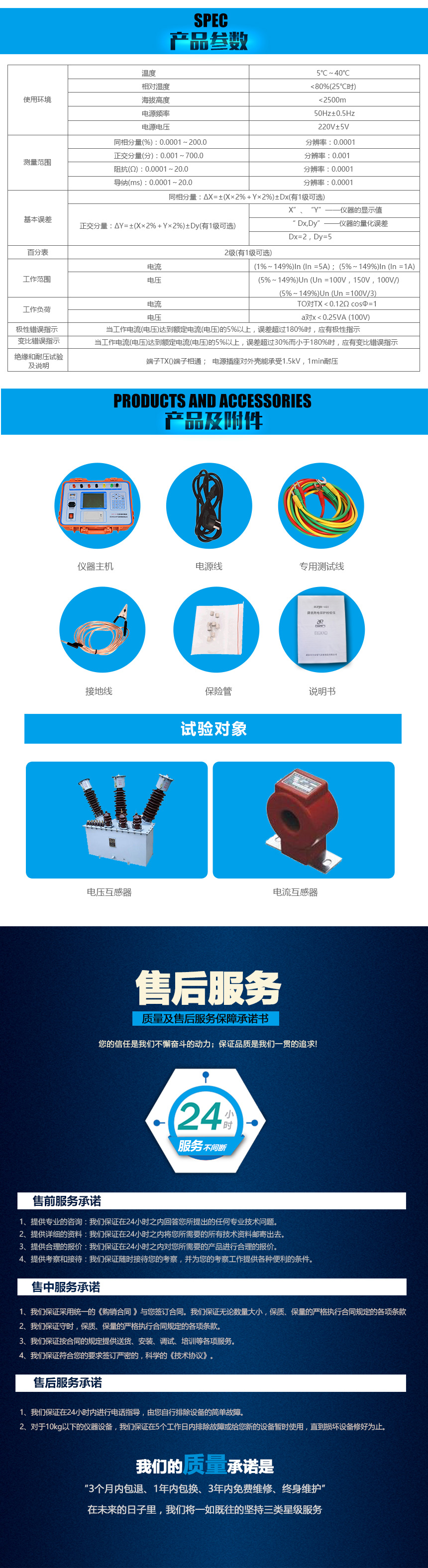

名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
RS232通訊線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
使用環境 |
溫度 |
5℃～40℃ |
|
相對濕度 |
<80%(25℃時) |
|
|
海拔高度 |
<2500m |
|
|
電源頻率 |
50Hz±0.5Hz |
|
|
電源電壓 |
220V±5V |
|
|
測量范圍 |
同相分量(%)：0.0001～200.0 |
分辨率：0.0001 |
|
正交分量(分)：0.001～700.0 |
分辨率：0.001 |
|
|
阻抗(Ω)：0.0001～20.0 |
分辨率：0.0001 |
|
|
導納：0.0001～20.0 |
分辨率：0.0001 |
|
|
基本誤差 |
同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1級可選) |
|
|
正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1級可選) |
X”、“Y”——儀器的顯示值 |
|
|
“ Dx,Dy”——儀器的量化誤差 |
||
|
Dx=2，Dy=5 |
||
|
百分表 |
2級(有1級可選) |
|
|
工作范圍 |
電流 |
(1%～149%)In (In =5A)；(5%～149%)In (In =1A) |
|
電壓 |
(5%～149%)Un (Un =100V，150V，100V/) |
|
|
工作負荷 |
電流 |
TO對TX＜0.12Ω cosΦ=1 |
|
電壓 |
a對x＜0.25VA (100V) |
|
|
極性錯誤指示 |
當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過180%時，應有極性指示 |
|
|
變比錯誤指示 |
當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示 |
|
|
絕緣和耐壓試驗及說明 |
端子TX()端子相通； 電源插座對外殼能承受1.5kV，1min耐壓 |
|
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
RS232通訊線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
