1、全天候超大觸摸真彩LCD800×480彩色液晶觸摸屏,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作使用。
2、超遠距離無線傳輸無線傳輸PT信號超過400米，按需配置可達到2000米。
3、適用多種場所測試，適用于避雷器帶電、停電或試驗室等場所使用。
一、產品概述：

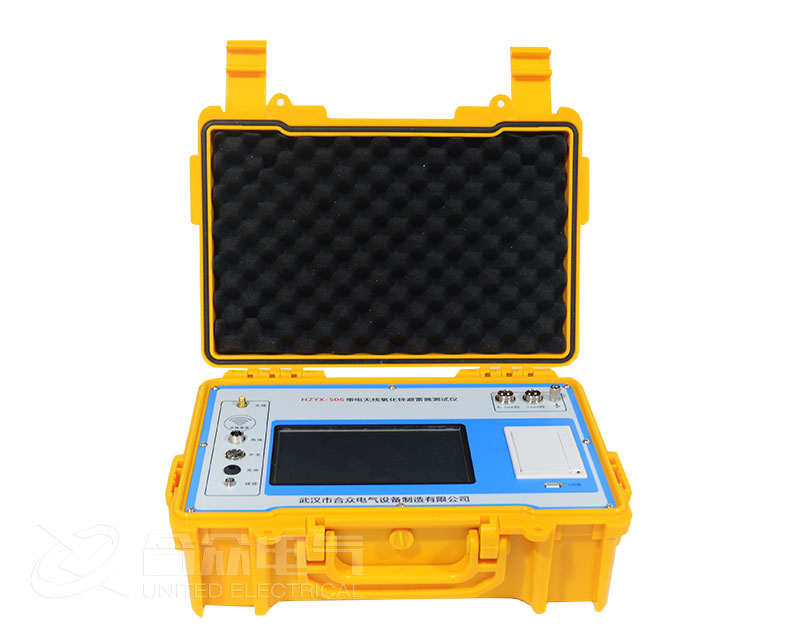

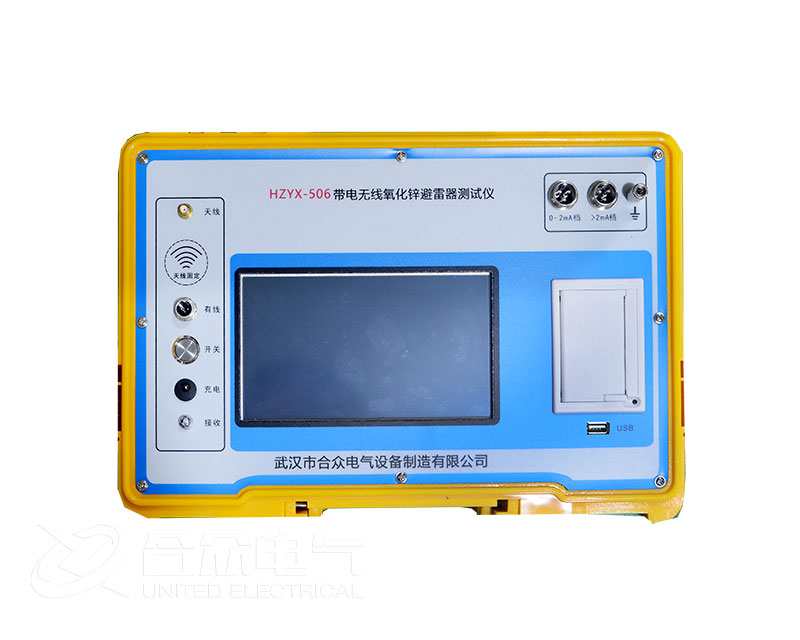

氧化鋅避雷器帶電測試儀 HZYX-506 ，是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。執行標準：DL474.5—92。
產品別名： 無線氧化鋅避雷器測試儀、無線智能型避雷器特性測試儀、氧化鋅避雷器帶電測試儀、無線抗干擾氧化鋅避雷器特性測 試儀、無線避雷器阻性泄漏電流檢測儀、無線氧化鋅避雷器帶電測試儀、無線交流無間隙氧化鋅避雷器測試儀、無線氧化鋅避雷器特性測試儀
二、產品特點：

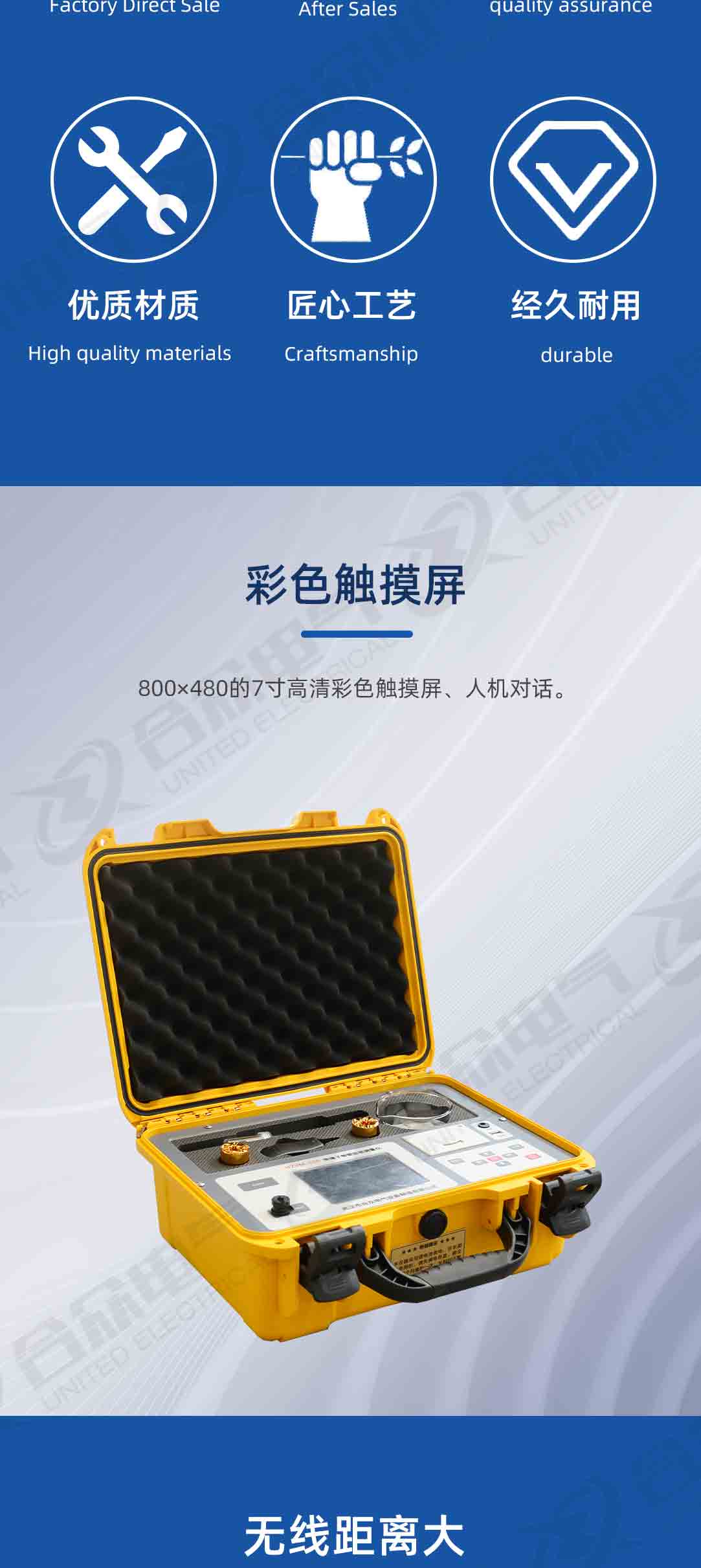

1、全天候超大觸摸真彩LCD800×480彩色液晶觸摸屏,高速熱敏打印機;圖文顯示，界面直 觀，便于現場人員操作使用。

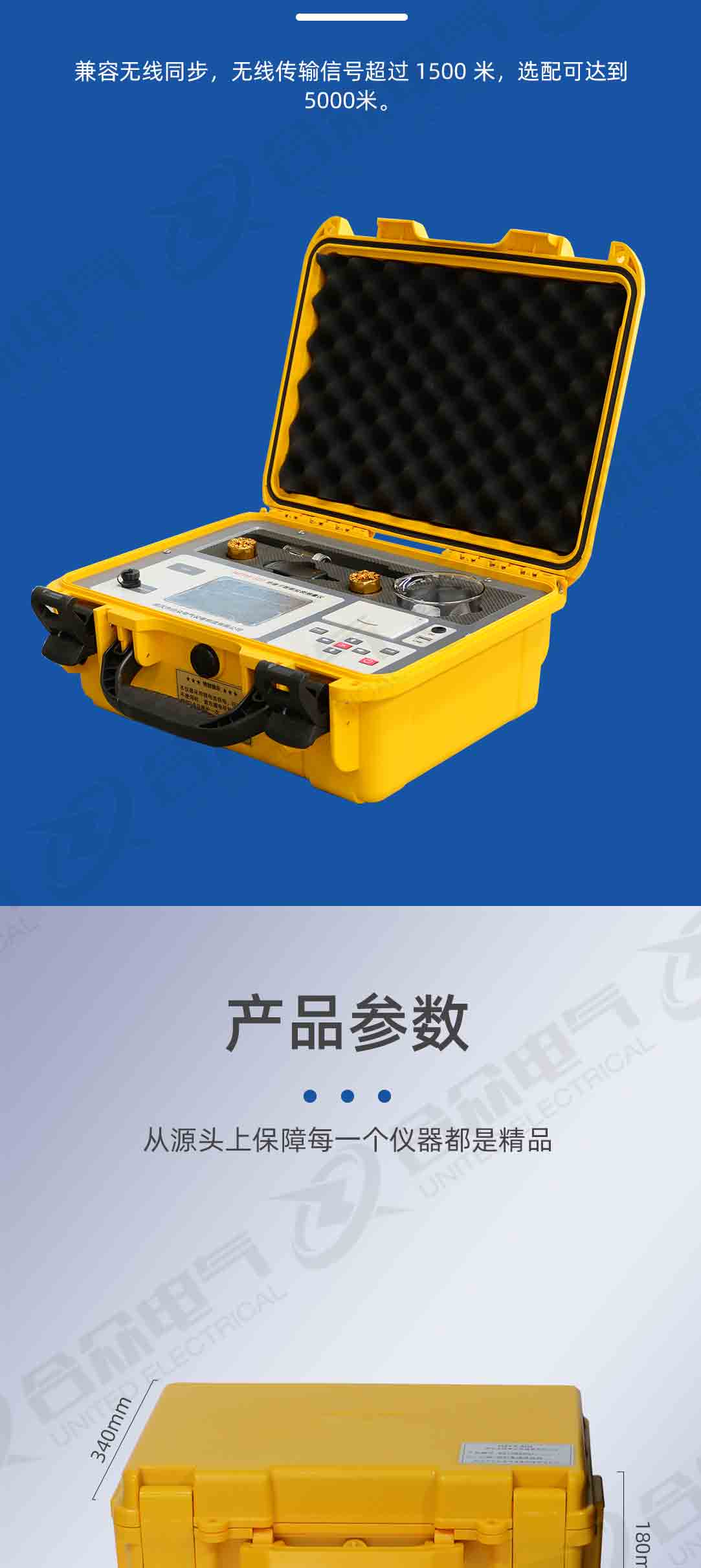

2、超遠距離無線傳輸無線傳輸PT信號超過400米，按需配置可達到2000米。
3、適用多種場所測試，適用于避雷器帶電、停電或試驗室等場所使用。
4、電流電壓三相同測，真正做到三相電流、三相電壓同時測試，提高工作效率。
5、內部無強電安全可靠儀器內部只帶弱電，電壓不超過12V;電流、電壓傳感器完全隔離，安全可靠。
6、多種電壓基準信號取樣方式：
有線方式：從PT端計量繞組取信號，數字信號有線傳輸。
無線方式：從PT端計量繞組取信號，數字信號無線傳輸，省去電纜長距離連接。
無電壓方式：不需要從PT端子取信號，采用軟件計算的方式找到電壓基準。
7、內置高能鋰電內帶6000mAh高能鋰離子電池，特別適合無電源場合。
8、嵌入式工業級PC機配備嵌入式工業級操作系統，支持直接關機方式;配有一個USB接口，支持U盤導出數據;可外掛USB鼠標、鍵盤使用，操作方便。
9、海量儲存數據內部配置4GB容量的SD卡可存儲海量試驗數據，具備數據管理、保存等功能。
10、數據處理先進配套上層管理軟件，具備歷史數據管理、數據分析、自動生成報告打印等功能。
11、高速采樣信號高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
12、專業防水安全箱進口工程采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
13、多種附加功能儀器具省電功能，計算器功能，截屏功能等。
|
電源 |
220V、50Hz或內部電池供電 |
|
測量范圍 |
泄漏電流：（有效值）0～10mA（可擴展） |
|
電壓：（有效值）30～100V（可擴展） |
|
|
測量準確度 |
電流：全電流>100μA時：±2%讀數±1個字 |
|
電壓：基準電壓信號>30V時：±2%讀數±1個字 |
|
|
無線測量精度：5% |
|
|
測量參數 |
泄漏電流全電流波形、基波有效值、峰值 |
|
泄漏電流阻性分量基波有效值及3、5、7次有效值 |
|
|
漏電流阻性分量峰值：正峰值Ir+負峰值Ir- |
|
|
容性電流基波，全電壓、全電流相角差 |
|
|
電壓有效值 |
|
|
避雷器功耗 |
|
|
電壓基準信號取樣方式 |
有線同步：40米（可擴展） |
|
無線同步：>400米（可擴展） |
|
|
電池參數 |
充電時間：> 6小時 |
|
連續工作時間：> 4小時 |
|
|
間斷工作時間：> 8小時 |
|
|
儀器尺寸 |
34cm×22cm×20cm |
|
儀器重量 |
5kg(不含電纜箱) |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
主機 |
1 |
臺 |
|
電壓傳感器箱 |
1 |
臺 |
|
發射模塊 |
1 |
個 |
|
接收模塊 |
1 |
個 |
|
電流測試線 |
3 |
根 |
|
電壓測試線 |
4 |
根 |
|
接地線 |
1 |
根 |
|
電壓信號連通電纜 |
2 |
根 |
|
電源線 |
2 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
電源 |
220V、50Hz或內部電池供電 |
|
測量范圍 |
泄漏電流：（有效值）0～10mA（可擴展） |
|
電壓：（有效值）30～100V（可擴展） |
|
|
測量準確度 |
電流：全電流>100μA時：±2%讀數±1個字 |
|
電壓：基準電壓信號>30V時：±2%讀數±1個字 |
|
|
無線測量精度：5% |
|
|
測量參數 |
泄漏電流全電流波形、基波有效值、峰值 |
|
泄漏電流阻性分量基波有效值及3、5、7次有效值 |
|
|
漏電流阻性分量峰值：正峰值Ir+負峰值Ir- |
|
|
容性電流基波，全電壓、全電流相角差 |
|
|
電壓有效值 |
|
|
避雷器功耗 |
|
|
電壓基準信號取樣方式 |
有線同步：40米（可擴展） |
|
無線同步：>400米（可擴展） |
|
|
電池參數 |
充電時間：> 6小時 |
|
連續工作時間：> 4小時 |
|
|
間斷工作時間：> 8小時 |
|
|
儀器尺寸 |
34cm×22cm×20cm |
|
儀器重量 |
5kg(不含電纜箱) |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
主機 |
1 |
臺 |
|
電壓傳感器箱 |
1 |
臺 |
|
發射模塊 |
1 |
個 |
|
接收模塊 |
1 |
個 |
|
電流測試線 |
3 |
根 |
|
電壓測試線 |
4 |
根 |
|
接地線 |
1 |
根 |
|
電壓信號連通電纜 |
2 |
根 |
|
電源線 |
2 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 氧化鋅避雷器帶電測試儀 HZYX-506 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 氧化鋅避雷器帶電測試儀 HZYX-506 相關技術方案及服務支持。
